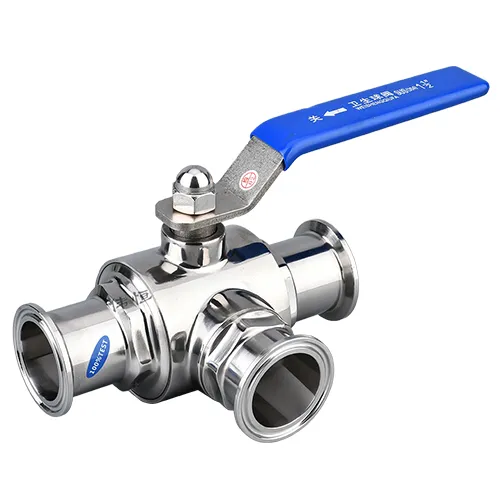

Valvola a sfera a tre vie sanitaria a sgancio rapido

Controllo del flusso flessibile con design igienico per i moderni sistemi di processo

1. Introduzione

La Valvola a sfera sanitaria a tre vie a rilascio rapido è una valvola ad alte prestazioni progettata per sistemi di lavorazione igienici che richiedono una direzione flessibile del fluido, una facile manutenzione e una tenuta affidabile. Dotata di una connessione tri-clamp a rilascio rapido, questa valvola consente un rapido smontaggio per l'ispezione e la pulizia, riducendo i tempi di fermo e garantendo la sicurezza del processo. La sua struttura robusta, l'interno in acciaio inossidabile lucidato e i materiali resistenti alla corrosione lo rendono ideale per applicazioni nei settori alimentare, delle bevande, lattiero-caseario, farmaceutico, cosmetico e biotecnologico.

Dotata di molteplici configurazioni di flusso (tipo T o tipo L), questa valvola consente di miscelare, deviare o reindirizzare il fluido nelle tubazioni in modo efficiente. Il suo design sanitario supporta le operazioni CIP (Clean-in-Place) e SIP (Sterilization-in-Place), mantenendo elevati standard igienici e facilitando al tempo stesso la facile integrazione nelle linee di produzione automatizzate.

2. Panoramica e caratteristiche del prodotto

2.1 Progettazione del flusso a tre vie

La valvola supporta il controllo del flusso a tre vie, offrendo:

• Configurazione di tipo T: mescolare o combinare due flussi di ingresso in un'unica uscita.

• Configurazione di tipo L: devia il flusso da un ingresso a due uscite.
  Questa flessibilità riduce la necessità di più valvole, risparmiando spazio e costi di installazione.

2.2 Collegamento con morsetto a sgancio rapido

Le connessioni Tri-clamp o a sgancio rapido garantiscono:

• Smontaggio senza attrezzi

• Manutenzione e ispezione veloci

• Efficiente pulizia CIP/SIP

• Manodopera e tempi di inattività ridotti

2.3 Costruzione igienica e durevole

• Materiale: acciaio inossidabile forgiato (SS304 / SS316L)

• Finitura della superficie interna: lucidata a Ra ≤ 0,8 μm

• Materiali del sedile: PTFE, TFM o EPDM

• Pressione nominale: fino a PN16–PN40 a seconda del materiale

2.4 Design della sfera a passaggio completo

• Fornisce un flusso regolare e senza restrizioni

• Riduce al minimo la caduta di pressione

• Supporta mezzi viscosi o semiliquidi

2.5 Funzionamento versatile

• Maniglia manuale

• Attuatore pneumatico

• Attuatore elettrico

• Compatibile con i sistemi automatizzati di controllo del processo

3. Specifiche tecniche

4. Precauzioni per il trasporto

La corretta movimentazione e trasporto delle Valvole sanitarie garantiscono la sicurezza e prevengono danni prima dell'installazione.

4.1 Imballaggio

• Ogni valvola è avvolta singolarmente in plastica protettiva o schiuma.

• I tappi terminali sono montati per prevenire la contaminazione dell'interno.

• Per le spedizioni internazionali, le valvole vengono imballate in robuste casse di legno per evitare danni meccanici.

4.2 Manipolazione

• Maneggiare sempre le valvole con guanti puliti per evitare la contaminazione della superficie.

• Evitare di far cadere o applicare impatti meccanici per evitare ammaccature o deformazioni.

• Conservare le valvole in un ambiente pulito, asciutto e a temperatura controllata.

4.3 Considerazioni sulla spedizione

• Evitare di impilare oggetti pesanti sopra l'imballaggio della valvola.

• Etichettare i componenti fragili e contrassegnare l'orientamento.

• Durante il trasporto marittimo o aereo, proteggere le valvole per evitare movimenti e vibrazioni.

4.4 Ispezione pre-installazione

All'arrivo:

1. Verificare la presenza di danni visibili o graffi sul corpo, sulla sfera o sulle filettature.

2. Verificare che tutte le guarnizioni, i morsetti e i sigilli siano intatti.

3. Confermare che la documentazione, compresi i certificati, corrisponda alla valvola spedita.

5. Procedure operative

Il corretto funzionamento garantisce la longevità, l’affidabilità e le prestazioni igieniche della valvola.

5.1 Controlli preoperativi

• Assicurarsi che le dimensioni della valvola e la configurazione del flusso corrispondano ai requisiti del sistema.

• Verificare che i morsetti e le guarnizioni siano fissati correttamente.

• Verificare che la tubazione sia depressurizzata e pulita.

5.2 Apertura e Chiusura

• Maniglia manuale: ruotare lentamente la maniglia per evitare colpi di pressione.

• Attuazione pneumatica/elettrica: confermare il controllo del segnale e l'alimentazione aria/elettrica.

• Allineare la porta a sfera con la direzione della tubazione per un flusso completo o deviato.

5.3 Commutazione della direzione del flusso

• Valvole di tipo T: ruotare la maniglia per selezionare la modalità di miscelazione o bypass.

• Valvole di tipo L: ruotare la maniglia per deviare il flusso verso l'uscita desiderata.

5.4 Pulizia e sterilizzazione

• Eseguire cicli CIP utilizzando detergenti alcalini o neutri caldi.

• Sciacquare abbondantemente con acqua purificata.

• Eseguire il SIP con vapore a 121°C–135°C a seconda del materiale del sedile.

6. Piano di manutenzione e aggiornamento

6.1 Manutenzione Ordinaria

6.2 Raccomandazioni per l'aggiornamento

• Sostituire le sedi standard in PTFE con TFM per l'uso ad alta temperatura.

• Convertire le valvole manuali in attuatori pneumatici/elettrici per l'automazione.

• Aggiorna morsetti e guarnizioni con materiali con maggiore resistenza chimica (EPDM/FKM).

• Utilizzare SS316L per ambienti chimici aggressivi o esposizione a cloruri.

6.3 Consigli per la manutenzione preventiva

• Evitare di superare i limiti di pressione e temperatura consigliati.

• Controllare l'allineamento durante il rimontaggio per evitare sollecitazioni sulla sfera e sulle sedi.

• Utilizzare solo parti di ricambio approvate dal produttore.

7. Applicazioni

Le valvole a sfera a tre vie sanitarie a rilascio rapido sono ampiamente applicate nei settori che richiedono igiene, flessibilità e affidabilità.

7.1 Alimenti e bevande

• Condotte per succhi e bevande

• Birrificio e produzione di birra

• Lavorazione del latte

• Linee per salse e condimenti

7.2 Farmaceutico

• Distribuzione acqua sterile

• Tubazioni per la fermentazione e il bioreattore

• Produzione di medicinali liquidi

7.3 Cosmetici e cura personale

• Produzione di lozioni, creme e saponi

• Lavorazione degli oli essenziali

• Nutraceutici e vitamine

7.4 Biotecnologia

• Colture cellulari e condotte di fermentazione

• Linee di processo ad elevata purezza

7.5 Sistemi di acqua purificata

• Condotte di distribuzione RO e UF

• Circuiti di pulizia CIP e SIP

8. Vantaggi

• Il design a sgancio rapido riduce i tempi di inattività per manutenzione.

• L'interno igienico lucido supporta una lavorazione senza contaminazioni.

• Il flusso flessibile di tipo T/L riduce al minimo le tubazioni aggiuntive.

• La resistente struttura in acciaio inossidabile garantisce una durata di servizio a lungo termine.

• La sfera a passaggio totale riduce la perdita di pressione.

• Automatizzabile tramite attuatori pneumatici o elettrici.

• Conforme agli standard sanitari internazionali.

9. Conclusione

La valvola a sfera sanitaria a tre vie a rilascio rapido fornisce una soluzione versatile, durevole e igienica per le moderne condutture di lavorazione. Il suo design a tre morsetti garantisce una manutenzione rapida e una facile pulizia, mentre le configurazioni del flusso di tipo T e di tipo L offrono un controllo di processo flessibile. Costruito in acciaio inossidabile lucidato con sedili durevoli, garantisce affidabilità, resistenza alla corrosione e lunga durata. Con una corretta manipolazione, funzionamento e manutenzione preventiva, questa valvola è un componente indispensabile nelle linee di produzione di alimenti, bevande, prodotti farmaceutici, cosmetici e biotecnologie.

Combina flessibilità, igiene e durata, rendendolo la scelta ideale per gli impianti di produzione che cercano efficienza, sicurezza e manutenzione economicamente vantaggiosa.
