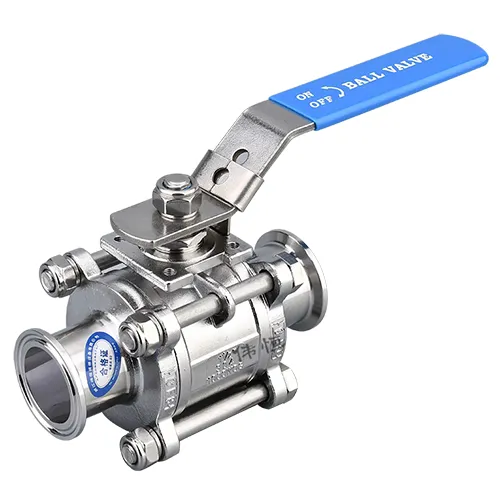

Valvola a sfera senza ritenzione quadrata in tre pezzi sanitaria

Soluzione con valvola igienica e senza ritenzione per i moderni sistemi di processo

1. Introduzione

La Valvola a sfera quadrata sanitaria in tre pezzi senza ritenzione è progettata per Sistemi di tubazioni igieniche che richiedono drenaggio completo, ritenzione di fluido pari a zero e pulibilità efficiente. La porta quadrata e il design a sfera non ritentiva eliminano le zone morte, garantendo che non rimangano liquidi residui dopo l'operazione. Ciò rende la valvola ideale per applicazioni in cui l'igiene, la sterilità e la prevenzione della contaminazione sono fondamentali, tra cui industrie alimentari, delle bevande, lattiero-casearie, farmaceutiche, cosmetiche e biotecnologiche.

Prodotto da premio Acciaio inossidabile SS304 o SS316L, la valvola presenta una superficie interna lucida, un design del flusso a porta completa e un corpo in tre pezzi che consente smontaggio rapido per pulizia e manutenzione. Il design supporta CIP (pulizia sul posto) E SIP (sterilizzazione sul posto) procedure, consentendo elevati standard di igiene del processo.

2. Vantaggi del prodotto

2.1 Design della sfera senza ritenzione

• Elimina le zone morte dove possono accumularsi i liquidi

• Previene la crescita batterica e la contaminazione incrociata

• Garantisce il drenaggio completo nelle tubazioni igieniche

2.2 Costruzione sanitaria in tre pezzi

• Smontaggio rapido del corpo centrale per ispezione o sostituzione

• La manutenzione senza attrezzi riduce i tempi di inattività

• Facilita una pulizia e una sterilizzazione efficaci

2.3 Finitura superficiale igienica

• Interno lucido con Ra ≤ 0,8 μm

• Trasferimento fluido fluido senza accumulo di residui

• Supporta FDA, 3A e altri standard sanitari

2.4 Design a passaggio pieno con porta quadrata

• Fornisce una caduta di pressione minima

• Gestisce in modo efficiente liquidi viscosi e fanghi

• Riduce la turbolenza del flusso, mantenendo la qualità del prodotto

2.5 Costruzione durevole in acciaio inossidabile

• SS304/SS316L forgiato garantisce resistenza alla corrosione

• Adatto per fluidi acidi, alcalini o ad elevata purezza

• Lunga durata in ambienti di lavorazione difficili

2.6 Funzionamento versatile

• Compatibile con attuatori manuali, pneumatici o elettrici

• Integrazione flessibile in linee di produzione automatizzate o manuali

• Se necessario, regolabile per la direzione del flusso di tipo T o di tipo L

3. Specifiche del prodotto

4. Applicazioni

Le valvole a sfera sanitarie quadrate senza ritenzione in tre pezzi sono ideali per industrie che richiedono igiene, zero ritenzione di liquidi e controllo affidabile del flusso.

4.1 Alimenti e bevande

• Condutture del latte da latte

• Lavorazione di succhi, birra e bevande

• Produzione di salse, sciroppi e condimenti

4.2 Farmaceutico

• Distribuzione acqua sterile

• Condutture di medicinali liquidi e integratori

• Bioreattori e linee di fermentazione

4.3 Cosmetici e cura personale

• Creme, lozioni e gel

• Oli essenziali e saponi liquidi

• Nutraceutici e formulazioni ad elevata purezza

4.4 Biotecnologia

• Sistemi di coltura e fermentazione cellulare

• Condotte da laboratorio e ad elevata purezza

4.5 Sistemi di acqua purificata

• Condotte di distribuzione RO/UF

• Circuiti CIP/SIP

• Distribuzione di acqua ad elevata purezza per applicazioni sterili

5. Linee guida per l'installazione

5.1 Lista di controllo pre-installazione

• Confermare la dimensione della valvola, il materiale della sede e la configurazione del flusso

• Assicurarsi che la tubazione sia pulita e depressurizzata

• Verificare la compatibilità della guarnizione e l'allineamento del morsetto

• Verificare l'attuatore (manuale/pneumatico/elettrico) se applicabile

5.2 Passaggi di installazione

1. Posizionare la valvola tra due connessioni Tri-Clamp.

2. Inserire le guarnizioni sanitarie tra il corpo della valvola e i tappi terminali.

3. Stringere i tri-morsetti in modo uniforme per evitare perdite.

4. Assicurarsi che la direzione del flusso sia allineata con i contrassegni della tubazione (se applicabile).

5. Per le valvole attuate, collegare l'alimentazione pneumatica o elettrica secondo le istruzioni del produttore.

5.3 Schema di installazione

(Segnaposto dell'illustrazione: un diagramma che mostra il gruppo valvola in tre pezzi con morsetti, guarnizioni e contrassegni della direzione del flusso.)

6. Procedure operative

6.1 Funzionamento manuale

• Ruotare dolcemente la maniglia per aprire o chiudere

• Evitare rotazioni improvvise per evitare shock di pressione

• Confermare l'allineamento del passaggio completo per il flusso corretto

6.2 Operazione attuata

• Pneumatico: garantire l'alimentazione dell'aria e la compatibilità del segnale

• Elettrico: verificare i collegamenti del motore e le impostazioni dei finecorsa

• Monitorare l'azionamento regolare senza vibrazioni

6.3 Procedure di pulizia

• CIP (pulizia sul posto): Utilizzare detergenti caldi alcalini o neutri

• SIP (sterilizzazione sul posto): Sterilizzazione a vapore a 121°C–135°C a seconda del materiale del sedile

• Verificare il completo drenaggio per evitare l'accumulo di residui

7. Vantaggi del prodotto durante il funzionamento

• Design a ritenzione zero garantisce che non rimanga fluido nel corpo della valvola

• Costruzione in tre pezzi consente una rapida pulizia e manutenzione

• Porta quadrata a passaggio pieno riduce la perdita di pressione e previene l'intasamento

• Interni lucidi mantiene gli standard igienici e previene la contaminazione

• Materiali durevoli resistere a fluidi aggressivi, variazioni di temperatura e pressione

8. Servizio post-vendita

8.1 Supporto tecnico

• Guida all'installazione per valvole manuali e attuate

• Raccomandazioni sulla configurazione del flusso (tipo T/tipo L)

• Risoluzione dei problemi relativi a perdite, problemi dell'attuatore e irregolarità del flusso

8.2 Assistenza alla Manutenzione

• Sostituzione sede e guarnizione

• Ispezione e lucidatura sfere e steli

• Riassemblaggio e verifica della coppia di serraggio

8.3 Documentazione

• Certificati dei materiali (EN10204 3.1)

• Rapporti di prova e ispezione della pressione

• Procedure di pulizia CIP/SIP

• Manuali d'uso e disegni tecnici

8.4 Garanzia

• Standard 12–24 mesi a seconda del contratto

• Copre i difetti dei materiali e i difetti di fabbricazione

• Supporto esteso opzionale per progetti su larga scala

9. Guida alla risoluzione dei problemi

10. Vantaggi rispetto alle valvole tradizionali

• Conservazione zero previene la crescita e la contaminazione microbica

• Manutenzione rapida grazie al design in tre pezzi

• Durevole e igienico per applicazioni ad elevata purezza

• Porta quadrata a passaggio totale supporta fluidi viscosi e ad alto flusso

• Funzionamento flessibile compatibile con l'automazione

• Conformità sanitaria con gli standard FDA, 3A, CE, ISO

11. Conclusione

La valvola a sfera quadrata senza ritenzione in tre pezzi per sanitari è una componente essenziale per le moderne linee di lavorazione igieniche, combinando sicurezza, efficienza e durata. Il suo design senza ritenzione garantisce un drenaggio completo, mentre la costruzione in tre pezzi consente una rapida pulizia, ispezione e manutenzione. Le superfici in acciaio inossidabile lucidato, le porte quadrate a passaggio totale e la tenuta affidabile lo rendono adatto per sistemi di acqua ad elevata purezza, alimentari, bevande, farmaceutici, cosmetici, biotecnologici e. Con una corretta installazione, funzionamento e manutenzione preventiva, questa valvola garantisce prestazioni a lungo termine, conformità sanitaria ed efficienza operativa.
