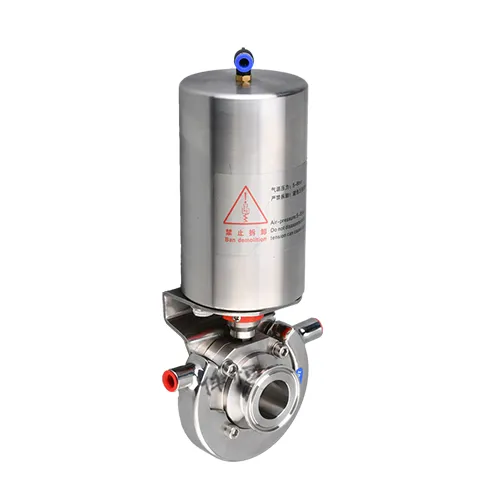

Valvola a farfalla isolata pneumatica in acciaio inox

La valvola a farfalla isolata pneumatica in acciaio inossidabile offre un controllo preciso del flusso in applicazioni isolate e ad alta temperatura. Costruito in acciaio inossidabile resistente alla corrosione, garantisce una lunga durata e prestazioni affidabili in ambienti difficili. L'attuatore pneumatico garantisce un funzionamento efficiente dal punto di vista energetico per una risposta della valvola fluida e rapida. Ideale per settori quali petrolio e gas, lavorazione chimica e sistemi HVAC, questa valvola aiuta a mantenere la stabilità della temperatura e riduce al minimo la perdita d...

condividere：

Contattaci

Richiesta online

Posta：wzweiheng@163.com

Whatsapp：8613587865766

Dettaglio
Enciclopedia dei prodotti

La valvola a farfalla per isolamento pneumatico in acciaio inossidabile sanitario è a valvola speciale che combina design sanitario, materiale in acciaio inossidabile, funzione di controllo pneumatico e isolamento termico. Queste valvole sono adatto per sistemi fluidi che richiedono elevati standard igienici, veloce risposta, controllo preciso e mantenimento della temperatura del mezzo.

Può essere adattato alle diverse esigenze di installazione, come accessori di montaggio: testata pneumatica (Valvola a farfalla pneumatica), maniglia (Valvola a farfalla manuale）、Valvola a farfalla con impugnatura multi-marcia a becco d'anatra, volantino, testa elettrica (Valvola a farfalla elettrica a rilascio rapido), attuatori, attuatori elettromagnetici, attuatori di filtri, regolatori (Valvola a farfalla sanitaria a sgancio rapido regolabile elettricamente), attuatori antideflagranti, attuatori di segnale, ecc.

peculiarità

Design igienico: la valvola soddisfa gli standard sanitari e il materiale e la struttura sono progettate per essere facili da pulire, senza vicoli ciechi e non sono facili da allevare batteri, rendendolo adatto per le industrie che richiedono elevati standard igienici per quanto riguarda cibo, bevande e medicinali.

Materiale in acciaio inossidabile: il corpo della valvola è realizzato in acciaio inossidabile materiale, che ha una forte resistenza alla corrosione ed è adatto per vari ambienti e scenari di utilizzo.

Controllo pneumatico: la risposta della valvola è rapida e precisa controllato dall'attuatore pneumatico, che non richiede elettricità ed è adatto per l'alimentazione a prova di esplosione o scomoda fornitura.

Funzione di isolamento termico: La valvola è dotata di protezione termica strato isolante, che può rallentare efficacemente la perdita di temperatura del mezzo quando passa attraverso la valvola e mantenere la temperatura di la media stabile.

Struttura della valvola a farfalla: adotta una struttura della valvola a farfalla, che ha una velocità d'azione elevata ed è adatto per le occasioni in cui lo è necessario per cambiare rapidamente i fluidi.

fare domanda a

Le valvole a farfalla per isolamento pneumatico in acciaio inossidabile sanitario sono ampiamente utilizzato in sistemi di fluidi ad alto standard igienico in alimenti, bevande, farmaceutico, biotecnologico e altre industrie, soprattutto in occasioni che richiedono il controllo della temperatura media, una risposta rapida e controllo preciso.

Consigli per l'acquisto

Determinare lo scenario di utilizzo: in base all'applicazione reale scenario, scegliere il materiale in acciaio inossidabile e l'isolamento appropriati materiale per garantire la resistenza alla corrosione e l'isolamento termico le prestazioni della valvola soddisfano i requisiti di utilizzo.

Considerare l'accuratezza del controllo: scegliere attuatori pneumatici adeguati e sistemi di controllo basati sulle effettive esigenze per garantire un controllo preciso del flusso.

Prestare attenzione alle norme igieniche: assicurarsi che la valvola soddisfi norme e requisiti igienici pertinenti, nonché il materiale e la struttura è facile da pulire, senza vicoli ciechi e non è facile da pulire allevare batteri.

Considerare l'installazione e la manutenzione: durante l'installazione e l'uso, dovresti seguire rigorosamente le istruzioni e pulire regolarmente e effettuare la manutenzione della valvola per garantirne il normale funzionamento e un servizio prolungato vita.

Le valvole a farfalla isolate pneumaticamente in acciaio inossidabile sanitario sono a valvola speciale con una serie di vantaggi per i sistemi di fluidi che richiedono elevati standard igienici, risposta rapida, controllo preciso e mantenimento a media temperatura. Al momento dell'acquisto, è necessario considerare in modo completo gli scenari e i requisiti di utilizzo effettivi scegliere il tipo e la configurazione di valvola appropriati.

Metodo di rappresentazione del modello

-600

—Q1

-C1

-F

—16

-P

—25

—D1

-B

—W2

—Pa

—L

>1. Marca Weiheng

>2. Modalità di guida

>3. Tipo di corpo valvola

>4. Metodo di connessione

>5. Materiale sigillante

>6. Pressione nominale

>7. Materiale del corpo valvola

>8. Diametro nominale

>9. Modalità di controllo

>10. Livello antideflagrante

—20~150℃

>12. Opzioni accessorie

>13. Tre flussi

1~7 opzioni obbligatorie, 8~13 opzionali

1 nome in codice		5 nome in codice	Materiale sigillato	10 codice	Classificazione a prova di esplosione
WH	Marca Weiheng	F	PTFE	B	Tipo ExdIl BT4 Gb antideflagrante e antideflagrante
		PPL	Para-polifenilene	B.Z	ExdllCT5 Gb tipo antideflagrante e antideflagrante
2 nome in codice	Modalità di guida	H	Sigillo rigido in metallo	A.C	Tipo Exdll CT6 Gb antideflagrante e antideflagrante
600	Serie di attuatori pneumatici	Y	carburo cementato	BM	Tipo antideflagrante fuso ExmbllT4 Gb
900	Sistema di attuazione elettrica	X1	Ding Qing gomma NBR	BA	Exiall CT6Ga a sicurezza intrinseca e antideflagrante
2001	Serie di valvole a sede inclinata con attuatore in plastica a colonna	Vestiti	Gomma naturale NR
2002	Serie di valvole a sede inclinata con attuatore in acciaio inossidabile	Kz	EPDM	11 nomi in codice	Temperatura media
		Kch	Gomma Viton FPM	W1	-20-80°C
3 nome in codice	Tipo di corporatura	Grattalo	Gomma siliconica alimentare SI	W2	-20-150C
Q1	Valvola a due vie	F46	Poliperfluoroetilene FEP completamente rivestito	E	-20-250C
Vomito	Valvola a tre vie	PFA	Completamente rivestito con PTFE PFA solubile	W4	-29-425C
Kz	Valvola a quattro vie	Fch	PTFE completamente rivestito	W5	-29-650C
Kch	Valvola a sfera stazionaria	N	nylon	Watt	-196-60C
Q5	Palla a V	TC	Ceramica foderata	......	......
Mangio	Valvola a sfera a basso profilo	J	Fodera in gomma	Ha una temperatura speciale che può essere progettata e realizzata in base alle esigenze del cliente
Barca	Valvole a sfera di tipo sanitario	SBIRCIARE	Polietere etere chetone
Giudice	Valvole a sfera in plastica	W	Quando l'anello	12 nomi in codice	Selezione degli accessori
D9	Valvola a sfera per alto vuoto	......	......	B1	Elettrovalvola a 2 posizioni e 3 vie
Q10	Valvola a sfera per il fluoro in tutto il villaggio	Altri materiali di tenuta speciali possono essere progettati e realizzati in base alle esigenze del cliente		Papà	Elettrovalvola a 2 posizioni e 5 vie
Q11	Valvole a sfera criogeniche			Vendere	Elettrovalvola antideflagrante a 2 posizioni e 3 vie
Q12	Valvola a sfera isolata	6 nome in codice	Pressione nominale	Bch	Elettrovalvola antideflagrante a 2 posizioni e 5 vie
Q13	Valvola emisferica eccentrica	......	......	B5	Valvola riduttrice di pressione del filtro
Q14	Valvola di fondo del serbatoio			B.Sc	Finecorsa
Q15	Valvole a sfera in ceramica	7 nome in codice	Materiale del corpo	Bsht	Finecorsa antideflagrante
D1	Valvola a farfalla a tenuta morbida sulla linea centrale	Q	Ghisa sferoidale HT200	B8	Meccanismo di manipolazione manuale
Bussa	3. Valvola a farfalla eccentrica	C	acciaio al carbonio	Aspetto	Localizzatore
Me	Valvola a farfalla sanitaria	P	Acciaio inossidabile 304	......	......
Figlia	Valvola a farfalla in plastica	R	Acciaio inossidabile 316
D5	Valvola a farfalla di ventilazione	PL	Acciaio inossidabile 304L	13 nomi in codice	Tre flussi
D6	Valvola a farfalla per il fluoro in tutto il villaggio	RL	Acciaio inossidabile 316L	l	Commutazione BC di tipo L a T
D7	Valvola a farfalla per alto vuoto	U	PVC-UPVC	T1	Interruttore a T con porta C di tipo T
D8	Valvola a farfalla per polvere	PP	Polipropilene rinforzato RPP	T2	Commutazione AB di tipo T a T
Z1	Valvola a saracinesca	l	Lega di alluminio	T	Commutazione CA di tipo T a T
Z2	Valvola a saracinesca a coltello	......	......	Articolo	Interruttore a T con porta B di tipo T
J1	Valvola a globo	Altri materiali speciali per il corpo valvola possono essere progettati e realizzati in base alle esigenze del cliente
J2	Valvola di arresto con taglio a soffietto
J3	Valvola a sede inclinata	8 nome in codice	Si chiama il percorso
F1	Valvola di scarico ad espansione verso l'alto	......	......
Classe	Valvola di scarico verso il basso
Altri materiali speciali per il corpo valvola possono essere progettati e realizzati in base alle esigenze del cliente		9 codice	Modalità di controllo
		Z	Tipo di interruttore standard
4 nomi in codice	Connessione	T1	Tipo di commutazione integrale
C1	Filetto femmina	T2	Aggiustamento complessivo
C2	Per ordine	T	Tipo di bus RS485
Tz	Filetto maschio	D1	Doppio effetto
Tch	flangia	Bussa	Tipo con regolazione a doppio effetto
S5	Mandrino a vuoto KF	E1	Unieffetto normalmente chiuso
Tsh	saldare	OH	Tipo di regolazione normalmente chiusa a semplice effetto
Numero	Coppia clip	Ez	A semplice effetto e sempre aperto
C8	Morsetti	Ech	Tipo di regolazione a semplice effetto normalmente aperto

Valvola a farfalla isolata pneumatica in acciaio inossidabile

Introduzione

ILValvola a farfalla isolata pneumatica in acciaio inossidabileè una valvola ad alte prestazioni progettata per offrire precisionecontrollo del flusso, miglioratoefficienza termica, Efunzionamento affidabilein applicazioni industriali impegnative. Progettato conazionamento pneumaticoe uncorpo in acciaio inossidabile resistente alla corrosione, questa valvola è perfetta per gli ambienti che richiedonoalta temperaturaregolamento eisolamentoin sistemi comepetrolio e gas,lavorazione chimica,Sistemi HVAC, Etrattamento dell'acqua. La sua costruzione robusta garantiscefunzionamento ad alta efficienza energeticafornendo allo stesso tempo superioreprestazioni a prova di perditeEmanutenzione minima. Questa valvola offre durata eccezionale, risparmio energetico e prestazioni costanti in una vasta gamma di settori industriali.

Vantaggi principali della valvola a farfalla isolata pneumatica in acciaio inossidabile

ILValvola a farfalla isolata pneumatica in acciaio inossidabileoffre numerosi vantaggi che lo rendono la scelta ideale per una varietà di sistemi industriali. Di seguito sono riportati i principali vantaggi:

1.Costruzione in acciaio inossidabile durevole e resistente alla corrosione

Fatto daacciaio inossidabile di alta qualità, la valvola è resistente acorrosione,ossidazione, EIndossare, rendendolo adatto ad ambienti difficili.
Può resistere all'esposizione aprodotti chimici,alte temperature, Epressioni, assicurandoaffidabilità a lungo terminein settori comelavorazione chimica,petrolio e gas, Elavorazione degli alimenti.

2.Azionamento pneumatico per un controllo rapido ed efficiente

ILattuatore pneumaticoforniscecontrollo veloce e affidabileper un funzionamento preciso della valvola, abilitazionetempi di risposta rapidiEattuazione ad alta efficienza energetica.
Ideale per sistemi che richiedonoacceso/spentoOregolazione del flusso, assicura l'attuatoreritardo minimoEcontrollo ottimizzatoin applicazioni impegnative.

3.Design isolato per stabilità alla temperatura

ILcorpo coibentatoaiuta amantenere temperature costantiall'interno della pipeline, riducendo la perdita o il guadagno di energia e migliorandoefficienza del sistema.
È particolarmente utile inlinee del vapore,sistemi a fluido caldo, Esistemi di processoche richiedonostabilità termicaEgestione precisa della temperatura.

4.A prova di perdite e bassa manutenzione

Quella della valvolaguarnizione a prova di perditeassicura che ci sianessuna perdita, fornendo prestazioni affidabili in applicazioni critiche.
Manutenzione minimaè richiesto a causa delcorpo in acciaio inossidabileEprogettazione duratura, portando atempi di fermo ridottiEcosti operativi.

Prestazioni del prodotto

ILValvola a farfalla isolata pneumatica in acciaio inossidabileè progettato per fornire prestazioni eccellenti nei sistemi industriali in cui il controllo preciso del flusso, l'efficienza energetica e la regolazione della temperatura sono fondamentali. Di seguito sono riportate le principali specifiche prestazionali:

Specifica	Dettagli
Materiale del corpo valvola	Acciaio inossidabile(304/316) per la resistenza alla corrosione
Tipo di attuazione	Pneumatico(Opzioni a doppio effetto o con ritorno a molla)
Intervallo di temperatura	Da -20°C a 150°C(con isolamento per mantenere la temperatura)
Valutazione della pressione	Fino a 16 bar (PN16)
Fine delle connessioni	FlangiatoOIn stile wafer(Inoltre, e vedi, spera solo)
Gamma di dimensioni	Da DN50 a DN600(altre dimensioni disponibili su richiesta)
Classe di perdita	Zero perdite(Classe VI)
Tipo di isolamento	Isolamento termicoper ridurre al minimo la perdita o il guadagno di calore
Materiali di tenuta	PTFE,Vitone, OEPDMa seconda del tipo di fluido

Principali vantaggi prestazionali:

Attuazione rapida: L'attuatore pneumatico garantisce un funzionamento rapido della valvola per applicazioni critiche che richiedono alta velocità e precisione.
Efficienza energetica: ILprogettazione isolatariduce al minimo la perdita di calore e ottimizza l'utilizzo energetico del sistema, riducendo i costi operativi.
Resistenza alla corrosione: La struttura in acciaio inossidabile resiste alla corrosione e al degrado, garantendo prestazioni a lungo termine in ambienti difficili.

Stainless steel pneumatic insulated butterfly valve

Opzioni di aggiornamento

ILValvola a farfalla isolata pneumatica in acciaio inossidabileè personalizzabile per soddisfare le esigenze specifiche della vostra applicazione. Di seguito sono riportate alcune opzioni di aggiornamento disponibili:

1.Aggiornamenti dell'attuatore

Attuatore pneumatico standard: Adatto per la maggior parte delle applicazioni consemplice accensione/spegnimentooperazione.
Attuatore a doppio effetto: Fornisce arisposta più rapidaper applicazioni di controllo più impegnative.
Attuatore con ritorno a molla: Ideale per applicazioni che richiedono il funzionamento automatico di sicurezza in caso di perdita d'aria.

2.Opzioni di isolamento

Isolamento standard: Fornisce protezione termica di base estabilità della temperatura.
Isolamento avanzato: Perapplicazioni ad alta temperatura, materiali isolanti avanzati (ad es.fibra di vetro,lana minerale) può essere utilizzato per migliorare l'efficienza termica e ridurre la perdita di energia.
Giubbotti isolanti personalizzati: Adattato alle condizioni operative specifiche per una miglioreritenzione del caloreEperdite di sistema ridotte.

3.Aggiornamenti del materiale di tenuta

Guarnizioni in PTFE: Ideale per applicazioni generiche con acqua, prodotti chimici e gas.
Guarnizioni in Viton: Adatto aalta temperaturaEresistente agli agenti chimiciapplicazioni, offrendo una longevità superiore.
Guarnizioni EPDM: Perfetto percibo e bevandeapplicazioni, garantendo un funzionamento sicuro e affidabile in ambienti sanitari.

4.Opzioni di attuazione intelligente

Attuatori elettropneumatici: Per le applicazioni che richiedono il controllo automatizzato,attuatori intelligentipuò essere aggiunto, confeedback di posizioneEmonitoraggio remotocapacità.

Supporto post-vendita

Ci impegniamo a fornire servizi eccezionalisupporto post-venditaper garantire che il tuoValvola a farfalla isolata pneumatica in acciaio inossidabilefunziona in modo efficiente e affidabile per tutta la sua vita utile. I nostri servizi post-vendita includono:

1.Supporto per l'installazione

Il nostro team tecnico fornisceassistenza all'installazionee guida per garantire che la valvola sia installata correttamente, riducendo al minimo i tempi di inattività e garantendo prestazioni ottimali.

2.Formazione

Offriamo completoformazioneper il vostro team sul funzionamento, la manutenzione e la risoluzione dei problemi della valvola, consentendo al personale di gestire la valvola in modo efficace e indipendente.

3.Manutenzione e pezzi di ricambio

Offriamopacchetti di manutenzione preventivaEpezzi di ricambioper una rapida sostituzione dei componenti usurati, garantendo che la valvola continui a funzionare al massimo delle prestazioni.
Parti originali: Forniamo solopezzi di ricambio originaliper garantire che la valvola rimangacertificatoe conforme astandard di settore.

4.Supporto tecnico

NostroSupporto tecnico 24 ore su 24, 7 giorni su 7è disponibile per assistere nella risoluzione dei problemi, offrire soluzioni a problemi tecnici e fornire consigli sull'integrazione e sugli aggiornamenti del sistema.

5.Servizi di garanzia

Offriamo ungaranzia standardsu tutte le nostre valvole, congaranzia estesaopzioni disponibili per una maggiore tranquillità. La copertura della garanzia includesostituzione delle parti,costi del lavoro, Echiamate di servizioa determinate condizioni.

Problemi comuni e risoluzione dei problemi

Mentre ilValvola a farfalla isolata pneumatica in acciaio inossidabileè progettato per garantire affidabilità, nel tempo possono verificarsi problemi comuni. Di seguito sono riportati alcuni problemi comuni e le relative soluzioni per la risoluzione dei problemi:

Problema	Causa	Soluzione
La valvola non si apre o si chiude	Pressione pneumatica insufficiente, guasto dell'attuatore o blocco.	Controllare la pressione di alimentazione dell'aria (4-8 bar) e sostituire l'attuatore difettoso o eliminare le ostruzioni.
Perdite dai sigilli	Guarnizioni usurate, installazione errata o pressione eccessiva.	Ispezionare le guarnizioni e sostituirle con materiali idonei (ad es.PTFE,Vitone).
Funzionamento irregolare della valvola	Contaminazioni nell'attuatore, problemi di alimentazione dell'aria o disallineamento della valvola.	Pulire l'attuatore e il sistema di alimentazione dell'aria, verificare l'allineamento e lubrificare le parti mobili.
Risposta di attuazione lenta	Linee pneumatiche ostruite o flusso d'aria insufficiente.	Pulire le linee pneumatiche e controllare che i filtri dell'aria non siano ostruiti.

Conclusione

ILValvola a farfalla isolata pneumatica in acciaio inossidabileè la soluzione ideale per le industrie che lo richiedonocontrollo preciso del flusso,stabilità della temperatura, Eprestazioni resistenti alla corrosionein ambienti difficili. Con il suoazionamento pneumatico,design a prova di perdite, Eisolamento ad alta efficienza energetica, offre affidabilità a lungo termine e bassi costi di manutenzione. Sia perlavorazione chimica,produzione alimentare, OSistemi HVAC, questa valvola garantisceprestazione ottimalein applicazioni impegnative.

Sfruttando il nostroopzioni di aggiornamento personalizzate,supporto post-vendita, e dettagliatolinee guida per la manutenzione, puoi garantire la continua affidabilità della tua valvola, massimizzandone la durata e le prestazioni. Per ulteriori informazioni o per effettuare un ordine, contatta il nostro team di vendita.
