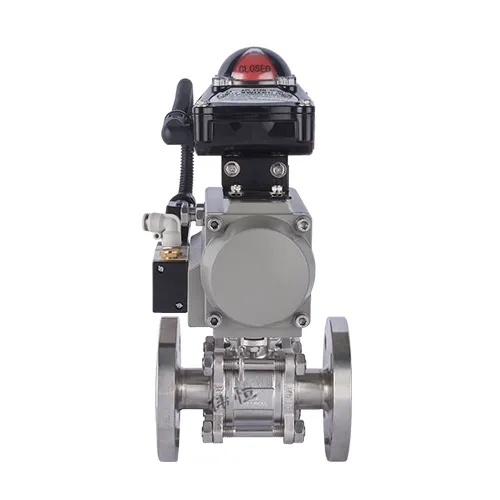

La valvola a sfera flangiata a tre pezzi con feedback del segnale pneumatico è una valvola con funzione di feedback del segnale pneumatico, che adotta una flangia in tre pezzi struttura e design della valvola a sfera.
Ecco alcune informazioni di base su questa valvola:
Feedback del segnale pneumatico: questa valvola è dotata con un feedback del segnale pneumatico, che può retroagire alla valvola stato di apertura o altri parametri al sistema di controllo sotto forma di a segnale di pressione barometrica. Ricevendo segnali pneumatici, il lo stato operativo della valvola può essere monitorato in tempo reale, ottenendo monitoraggio remoto e controllo automatico.
Struttura della flangia in tre pezzi: questa valvola adotta a struttura della flangia in tre pezzi, composta da tre parti principali: valvola corpo, sede valvola e coperchio valvola. La struttura della flangia in tre pezzi ha elevata resistenza e stabilità, che possono garantire il funzionamento affidabile di la valvola in condizioni di lavoro severe come alta pressione e alta temperatura.
Design della valvola a sfera flangiata: le valvole a sfera sono comuni tipo di valvola con i vantaggi di bassa resistenza ai fluidi, buona tenuta prestazioni e commutazione rapida. Combinando valvole a sfera con flangia strutture, le prestazioni di tenuta e l'affidabilità delle valvole possono essere ulteriormente migliorato.
Ambito di applicazione: feedback del segnale pneumatico La valvola a sfera flangiata in tre pezzi è adatta a vari campi industriali che richiedono monitoraggio remoto e controllo dell'automazione, come prodotti chimici, petrolio, prodotti farmaceutici, ecc. Può essere utilizzato per controllare il flusso, pressione e direzione del flusso di gas, liquidi e altri mezzi e lattina essere personalizzato in base alle effettive esigenze.
La valvola a sfera flangiata a tre pezzi con feedback del segnale pneumatico è una valvola che combina feedback del segnale pneumatico, struttura della flangia in tre pezzi, e design della valvola a sfera, con elevata resistenza, stabilità e tenuta prestazioni, rendendolo adatto alle esigenze di controllo dei fluidi in vari campi industriali.
| Metodo di rappresentazione del modello | ||||||||||||
| WH | -600 | —Q1 | -C1 | -F | —16 | -P | —25 | —D1 | -B | —W2 | —Pa | —L |
| >1. Marca Weiheng | >2. Modalità di guida | >3. Tipo di corpo valvola | >4. Metodo di connessione | >5. Materiale sigillante | >6. Pressione nominale | >7. Materiale del corpo valvola | >8. Diametro nominale | >9. Modalità di controllo | >10. Livello antideflagrante | —20~150℃ | >12. Opzioni accessorie | >13. Tre flussi |
| 1~7 opzioni obbligatorie, 8~13 opzionali | ||||||||||||
| 1 nome in codice | 5 nome in codice | Materiale sigillato | 10 codice | Classificazione a prova di esplosione | |
| WH | Marca Weiheng | F | PTFE | B | Tipo ExdIl BT4 Gb antideflagrante e antideflagrante |
| PPL | Para-polifenilene | B.Z | ExdllCT5 Gb tipo antideflagrante e antideflagrante | ||
| 2 nome in codice | Modalità di guida | H | Sigillo rigido in metallo | A.C | Tipo Exdll CT6 Gb antideflagrante e antideflagrante |
| 600 | Serie di attuatori pneumatici | Y | carburo cementato | BM | Tipo antideflagrante fuso ExmbllT4 Gb |
| 900 | Sistema di attuazione elettrica | X1 | Ding Qing gomma NBR | BA | Exiall CT6Ga a sicurezza intrinseca e antideflagrante |
| 2001 | Serie di valvole a sede inclinata con attuatore in plastica a colonna | Vestiti | Gomma naturale NR | ||
| 2002 | Serie di valvole a sede inclinata con attuatore in acciaio inossidabile | Kz | EPDM | 11 nomi in codice | Temperatura media |
| Kch | Gomma Viton FPM | W1 | -20-80°C | ||
| 3 nome in codice | Tipo di corporatura | Grattalo | Gomma siliconica alimentare SI | W2 | -20-150C |
| Q1 | Valvola a due vie | F46 | Poliperfluoroetilene FEP completamente rivestito | E | -20-250C |
| Vomito | Valvola a tre vie | PFA | Completamente rivestito con PTFE PFA solubile | W4 | -29-425C |
| Kz | Valvola a quattro vie | Fch | PTFE completamente rivestito | W5 | -29-650C |
| Kch | Valvola a sfera stazionaria | N | nylon | Watt | -196-60C |
| Q5 | Palla a V | TC | Ceramica foderata | ...... | ...... |
| Mangio | Valvola a sfera a basso profilo | J | Fodera in gomma | Ha una temperatura speciale che può essere progettata e realizzata in base alle esigenze del cliente | |
| Barca | Valvole a sfera di tipo sanitario | SBIRCIARE | Polietere etere chetone | ||
| Giudice | Valvole a sfera in plastica | W | Quando l'anello | 12 nomi in codice | Selezione degli accessori |
| D9 | Valvola a sfera per alto vuoto | ...... | ...... | B1 | Elettrovalvola a 2 posizioni e 3 vie |
| Q10 | Valvola a sfera per il fluoro in tutto il villaggio | Altri materiali di tenuta speciali possono essere progettati e realizzati in base alle esigenze del cliente | Papà | Elettrovalvola a 2 posizioni e 5 vie | |
| Q11 | Valvole a sfera criogeniche | Vendere | Elettrovalvola antideflagrante a 2 posizioni e 3 vie | ||
| Q12 | Valvola a sfera isolata | 6 nome in codice | Pressione nominale | Bch | Elettrovalvola antideflagrante a 2 posizioni e 5 vie |
| Q13 | Valvola emisferica eccentrica | ...... | ...... | B5 | Valvola riduttrice di pressione del filtro |
| Q14 | Valvola di fondo del serbatoio | B.Sc | Finecorsa | ||
| Q15 | Valvole a sfera in ceramica | 7 nome in codice | Materiale del corpo | Bsht | Finecorsa antideflagrante |
| D1 | Valvola a farfalla a tenuta morbida sulla linea centrale | Q | Ghisa sferoidale HT200 | B8 | Meccanismo di manipolazione manuale |
| Bussa | 3. Valvola a farfalla eccentrica | C | acciaio al carbonio | Aspetto | Localizzatore |
| Me | Valvola a farfalla sanitaria | P | Acciaio inossidabile 304 | ...... | ...... |
| Figlia | Valvola a farfalla in plastica | R | Acciaio inossidabile 316 | ||
| D5 | Valvola a farfalla di ventilazione | PL | Acciaio inossidabile 304L | 13 nomi in codice | Tre flussi |
| D6 | Valvola a farfalla per il fluoro in tutto il villaggio | RL | Acciaio inossidabile 316L | l | Commutazione BC di tipo L a T |
| D7 | Valvola a farfalla per alto vuoto | U | PVC-UPVC | T1 | Interruttore a T con porta C di tipo T |
| D8 | Valvola a farfalla per polvere | PP | Polipropilene rinforzato RPP | T2 | Commutazione AB di tipo T a T |
| Z1 | Valvola a saracinesca | l | Lega di alluminio | T | Commutazione CA di tipo T a T |
| Z2 | Valvola a saracinesca a coltello | ...... | ...... | Articolo | Interruttore a T con porta B di tipo T |
| J1 | Valvola a globo | Altri materiali speciali per il corpo valvola possono essere progettati e realizzati in base alle esigenze del cliente | |||
| J2 | Valvola di arresto con taglio a soffietto | ||||
| J3 | Valvola a sede inclinata | 8 nome in codice | Si chiama il percorso | ||
| F1 | Valvola di scarico ad espansione verso l'alto | ...... | ...... | ||
| Classe | Valvola di scarico verso il basso | ||||
| Altri materiali speciali per il corpo valvola possono essere progettati e realizzati in base alle esigenze del cliente | 9 codice | Modalità di controllo | |||
| Z | Tipo di interruttore standard | ||||
| 4 nomi in codice | Connessione | T1 | Tipo di commutazione integrale | ||
| C1 | Filetto femmina | T2 | Aggiustamento complessivo | ||
| C2 | Per ordine | T | Tipo di bus RS485 | ||
| Tz | Filetto maschio | D1 | Doppio effetto | ||
| Tch | flangia | Bussa | Tipo con regolazione a doppio effetto | ||
| S5 | Mandrino a vuoto KF | E1 | Unieffetto normalmente chiuso | ||
| Tsh | saldare | OH | Tipo di regolazione normalmente chiusa a semplice effetto | ||
| Numero | Coppia clip | Ez | A semplice effetto e sempre aperto | ||
| C8 | Morsetti | Ech | Tipo di regolazione a semplice effetto normalmente aperto | ||
Valvola a sfera flangiata a tre pezzi con feedback del segnale pneumatico: guida completa
ILValvola a sfera flangiata a tre pezzi con feedback del segnale pneumaticoè una valvola industriale ad alte prestazioni progettata percontrollo preciso del fluido,automazione, Emaggiore sicurezza. Suodesign della flangia in tre pezziconsente una facile installazione, manutenzione e smontaggio, mentre ilsistema di feedback del segnalefornisce il monitoraggio della posizione in tempo reale. Questa valvola è ideale per applicazioni inprocessi chimici, prodotti farmaceutici, petrolio e gas e sistemi di trattamento delle acque.
| Caratteristica | Descrizione | Beneficio |
|---|---|---|
| Design della flangia in tre pezzi | Costruzione in acciaio inossidabile con componenti staccabili | Facilità di manutenzione e sostituzione, riducendo i tempi di fermo |
| Feedback del segnale pneumatico | Monitoraggio in tempo reale della posizione della valvola | Garantisce un'accurata automazione e controllo del processo |
| Elevata resistenza alla corrosione | Opzioni materiali: acciaio inossidabile 304/316 | Lunga durata anche in ambienti chimici aggressivi |
| Sigillatura ermetica | Opzioni di sedile in PTFE o rinforzato | Funzionamento a prova di perdite, mantenendo l'efficienza del sistema |
| Ampio intervallo di pressione e temperatura | Fino a 40 bar, da -20°C a 200°C | Adattabile a diverse applicazioni industriali |
Panoramica dei vantaggi:
Sicurezza migliorata:Il feedback del segnale consente agli operatori di monitorare la valvola a distanza.
Efficienza operativa:Lo smontaggio rapido riduce i tempi di manutenzione.
Durabilità:Resistente alla corrosione chimica e all'usura.
Versatilità:Adatto per applicazioni ad alta pressione e alta temperatura.
| Parametro | Specifica |
|---|---|
| Tipo di valvola | Valvola a sfera flangiata in tre pezzi |
| Attuazione | Pneumatico |
| Materiale | Acciaio inossidabile 304/316 |
| Materiale del sedile | PTFE / PTFE rinforzato |
| Pressione operativa | Fino a 40 bar |
| Intervallo di temperatura | Da -20°C a 200°C |
| Feedback del segnale | Feedback sulla posizione di apertura/chiusura |
| Tipo di connessione | Francia/Giorno/Jis Falangi |
| Gamma di dimensioni | DN15 – DN300 |

Per garantireaffidabilità a lungo termineEprestazione ottimale, seguire questo programma di manutenzione:
| Frequenza | Compito |
|---|---|
| Mensile | Ispezionare i collegamenti dell'attuatore pneumatico e il cablaggio di feedback del segnale. |
| Trimestrale | Controllare la valvola per eventuali perdite ed eseguire la lubrificazione se necessario. |
| Annualmente | Smontare completamente, pulire i componenti interni e sostituire le guarnizioni o le guarnizioni usurate. |
Aggiornamento dell'attuatore:Sostituire l'attuatore pneumatico standard con varianti ad alta velocità o antideflagranti.
Aggiornamento materiale sedile:Passate alle sedi rinforzate in PTFE o PEEK per fluidi ad elevata usura o chimicamente aggressivi.
Integrazione del feedback del segnale:Aggiungi il monitoraggio remoto al sistema di controllo per la diagnostica automatizzata.
Il corretto funzionamento è fondamentale per prevenireincidentie mantenere la longevità della valvola:
Controlli preoperativi
Verificare l'alimentazione della pressione pneumatica.
Ispezionare il cablaggio del feedback del segnale.
Assicurarsi che la valvola sia compatibile con il tipo di fluido e la pressione.
Linee guida operative
Evitare aperture/chiusure brusche per evitare colpi d'ariete o picchi di pressione.
Non superare i limiti di pressione o temperatura consigliati.
Assicurarsi che tutti i collegamenti siano serrati saldamente prima dell'uso.
Procedure di emergenza
In caso di guasto della valvola, isolare la valvola dall'impianto utilizzando valvole di intercettazione a monte e a valle.
Depressurizzare la linea prima dello smontaggio.
Seguire le procedure di lockout/tagout specifiche dell'azienda.
ILValvola a sfera flangiata a tre pezzi con feedback del segnale pneumaticoviene fornito con aGaranzia standard 12 mesi, che copre:
Difetti di fabbricazione nei materiali e nella lavorazione.
Malfunzionamento degli attuatori pneumatici durante il normale utilizzo.
Guasti del sistema di feedback del segnale dovuti a difetti di fabbrica.
Esclusioni dalla garanzia:
Danni dovuti a installazione o funzionamento impropri.
Corrosione o usura causata da fluidi incompatibili.
Riparazioni o modifiche non autorizzate.
Supporto al servizio:
Supporto tecnico tramite telefono, e-mail o consulenza in loco.
Disponibilità di pezzi di ricambio per corpo valvola, sedi, attuatori e sensori di segnale.
Per mantenere le prestazioni della valvola durante lo stoccaggio:
Ambiente
Conservare in aambiente asciutto, pulito e a temperatura controllata.
Evitare la luce solare diretta o l'esposizione a sostanze chimiche corrosive.
Gestione
Conservare le valvole nella confezione originale per evitarepolvere e danni meccanici.
Sostenere adeguatamente la valvola durante il sollevamento per evitare la deformazione della flangia.
Preinstallazione
Prima dell'installazione,controllare la presenza di oggetti estraneinel corpo valvola.
Confermare che l'attuatore e i componenti di feedback del segnale siano intatti.
ILValvola a sfera flangiata a tre pezzi con feedback del segnale pneumaticoè ampiamente utilizzato in:
Elaborazione chimica:Controllo accurato dei liquidi corrosivi.
Impianti di trattamento delle acque:Controllo automatizzato del flusso e monitoraggio in tempo reale.
Oleodotti e gasdotti:Funzionamento della valvola remota con feedback del segnale per la sicurezza.
Produzione farmaceutica:Funzionamento a prova di perdite in ambienti sterili.
| Problema | Possibile causa | Soluzione |
|---|---|---|
| La valvola non si apre | Pressione pneumatica insufficiente | Controllare la pressione di alimentazione e il collegamento dell'attuatore |
| Perdita sulla flangia | Bulloni allentati o guarnizione danneggiata | Stringere i bulloni o sostituire la guarnizione |
| Errore di feedback del segnale | Malfunzionamento del cablaggio o del sensore | Ispezionare il cablaggio, ricalibrare o sostituire il sensore |
| Funzionamento lento o bloccato | Sede contaminata o usurata | Pulire le parti interne della valvola o sostituire la sede |
ILValvola a sfera flangiata a tre pezzi con feedback del segnale pneumaticocombinaprecisione, sicurezza e durataper applicazioni industriali critiche. Suodisegno in tre pezzigarantisce una facile manutenzione, mentre ilsistema di feedback del segnalefornisce automazione e monitoraggio accurati. Con correttoprocedure di manutenzione, conservazione e funzionamento, questa valvola erogaaffidabilità a lungo termine,prestazioni senza perdite, Econtrollo del processo migliorato.
